智能二氧化氯控制器
Cl0_2-K3型
Cl0_2-K6型



使
用
說
明
書










常州雄華自動化設備有限公司
一、儀器的主要特點：

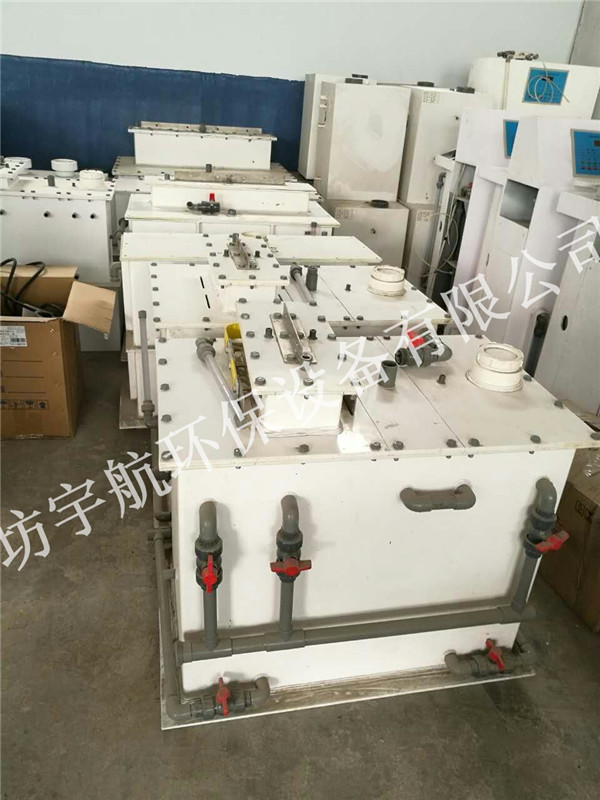

■ 此儀器適合控制學法二氧化氯發生器。
■ 輸入溫度探頭型號為PT100(測量控制范圍在0-100℃之間，分辨率0.1℃)。
■ 一路模擬量輸入，接受4--20mA 或1--5V 信號（用來配接二氧化氯余氯傳感器
0-2.0mg/l，0-10mg/l 等，分辨率為0.01mg/l）。
■ 模擬信號以兩種方式兩路輸出：
一路輸出4-20mA電流信號(用來控制帶4-20mA 輸入接口的計量泵或變頻器）；
另一路輸出 1-255 個/分鐘的脈沖信號(用以控制帶脈沖接口的計量泵工作頻率,一般
計量泵的接受頻率在0-120 個/分鐘之內，可通過下述的設定，改變脈沖的占空比為
50%，脈沖為開關量輸出 NPN常開，可直接驅動計量泵)。
■ 有鹽酸、氯酸鈉、加熱區？、壓力表等四路接點輸入(如有任何一接點斷開，設備停機報警,關閉原料計量泵電源、關閉總進水閥,并顯示故障號碼，同時報警接點閉合)。
■ 自帶24V 傳感器輔助電源，提供驅動電流24V/100mA, 可直接供給余氯探頭。
■ 控制器具有手動自動切換功能，手動單獨控制每一個控制點，自動時根據設定參數自動
運行。
■ 具備關機時先停原料泵，延時停水功能。
■ 鹽酸泵、氯酸鈉泵、備用（攪拌電機）控制為繼電器控制220伏/1A;電加熱為無
觸點固態繼電器控制220V/6A（加熱工作次數多啟停頻繁）。
■ 斷電記憶參數，記憶斷電前工作狀態，電源恢復后自動恢復斷電前工作狀態。
■ K3是用LED顯示，K6是用LED中文顯示。兩者功能完全相同。
二、二氧化氯工藝流程和控制系統圖

三、控制器的接線說明
1、K3和K6的接線圖





2、電動閥、電磁閥接線示意圖


3、A/D接線圖


4、D/A接線圖



5、輸入信號接線方式















四、按鍵功能和參數設定
1、操作面板說明（如圖）



[電源]鍵：控制整個控制儀電源。
[手動/自動]鍵：可切換控制系統工作方式。
    手動時：計量泵、備用（攪拌電機）、加熱、電動閥分別對應的手動[開][關]控制相應的動
              作，每個動作對應相應指示燈，燈亮表示正在工作，熄滅則停止。
         自動時：所有手動開關不起作用，相應的指示燈指示當前該控制點工作狀態。
鹽酸泵[開/關]鍵：在手動工作方式時有效。
氯酸鈉泵[開/關]鍵：在手動工作方式時有效。
加熱[開/關]鍵：在手動工作方式時有效。
備用[開/關]鍵：在手動工作方式時有效。
[開閥/停] 鍵：進水閥在手動工作方式時有效。
[關閥/停] 鍵：進水閥在手動工作方式時有效。
[PRG] 鍵：進入和退出參數設置時有效。
[《/SET] 鍵：具有設置參數時確認設定值和數字移位功能。
[︽] 鍵：向上翻。
[︾] 鍵：向下翻。
[︽]--[︾] 鍵：加藥量調節（控制計量泵輸出量）。
[ENT]鍵：確認鍵
[余氯/流量]鍵：按鍵可以余氯和流量切換顯示，分別對應不同的指示燈。
(報警時：有蜂鳴聲音、同時顯示報警故障代碼)
  K6面板說明
  [電源]鍵：     控制本儀器電源開和關
  [手動/自動]鍵：手動和自動方式選擇開關
   [MEAN/ESC] 鍵：進入主菜單和退出
   [ENT/ ]鍵：確認鍵
←、↑、→、↓鍵：光標移動鍵

K6通電后顯示的控制畫面，通過按[手動/自動]鍵切換畫面


K6通過按[MEAN/ESC] 鍵可進入主菜單           進入設定畫面





2、數據設定（祥見功能表）
                                      功能表

顯示代碼	功  能  名  稱		范圍	出廠值	單位	備                注
Cd 00	保留
Cd 01	藥箱低液位延時報警停自動		0-9999	5	秒	鹽酸箱氯酸鈉箱液位同時延時
Cd 02	藥箱高液位延時進入自動		0-9999	5	秒	鹽酸箱氯酸鈉箱液位同時延時
Cd 03	進水口低壓力延時報警停自動		0-9999	5	秒	動力水壓低報警
Cd 04	反應藥箱低液位延時； 水浴加熱箱缺水延時；		0-9999	5	秒	水浴加熱箱， 或反應缺水報警
Cd 05	自動攪拌時間設定		0-9999	600	分	＝0 進入自動不攪拌動作 ＝9999 進入自動攪拌常開
Cd 06	自動停機時延時關閥時間		0-9999	10	分
Cd 07	溫度加熱故障判斷延時		0-9999	120	分	在設定時間內達不到設定溫度， 控制器報警停機
Cd 08	自動加熱溫度溫差		0-100	5	℃	自動時低于 〈Cd 09 —Cd 08〉加熱工作
Cd 09	自動加熱設定溫度		0-100	35	℃	自動時超過此溫度輸出停止
Cd 10	手動加熱溫度上限		0-100	50	℃	手動時超過此溫度輸出停止
Cd 11	電動閥動作不到位延時時間		0-9999	0	秒	設定0不檢測位置 作為電磁閥控制
Cd 12	最高溫度		0-100	80	℃	當超過此設定溫度加熱斷電，加熱系統可能存在故障
Cd 13	余氯到達上限停機延時		0-9999	5	秒	當余氯超過此設定值時余氯檢測系統可能存在故障
Cd 18	故障記錄延時		0-9999	5	秒	故障信號保持時間延時
Cd 30	PID自整定運算周期		0-9999	1	秒
Cd 31	輸出脈沖寬度設定		0-9999	0	*2ms	0=輸出脈沖方波信號輸出 1－99＝輸出脈沖寬度設定值*2ms 周期不變
Cd 32	余氯信號調零		0-9999	157	--	余氯信號 零位校準和滿度校準
Cd 33	余氯信號調滿		0-9999	3260	--
Cd 34	流量信號調零		0-9999	157	--	流量信號 零位校準和滿度校準
Cd 35	流量信號調滿		0-9999	3260	--
Cd 36	自動設定余氯值		0-9999	400	Mg/L	設定=9999時余氯信號設定值由流量信號端子給定
Cd 37	計量泵最大輸出頻率		0-500	120	個/分	計量泵標定最大工作頻率
Cd 38	自動工作方式		0-2	1	-	0-流量與輸出正比 1-余氯自動控制（負反饋） 2-余氯上下限控制
Cd 39	計量泵手動調節輸出頻率		0-500	100	個/分	計量泵工作頻率
Cd 40	最大流量		0-9999	1000	T/H	最大流量對應計量泵最大輸出頻率
Cd 41	顯示方式		0-3		1	0-手動設定頻率；1-余氯顯示 2-流量顯示；3-計量泵頻率
Cd 42	余氯顯示小數點位置		0-3	4	2	0- 不顯示小數點 1- 顯示在個位 2- 顯示在十位 3- 顯示在百位 4-  顯示在千位
Cd 43	流量顯示小數點位置		0-3	2	2
Cd 44	最大余氯值		0-9999	1.000	Mg/L	超過設定設備停機報警
Cd 45	模擬信號1輸出功能選擇		0-3	3	-	0-溫度信號輸出1-余氯信號輸出 2-流量信號輸出3-計量泵輸出頻率
Cd 46	輸出1調零		0-9999	1000	%
Cd 47	輸出1調滿		0-9999	1000	%
Cd 48	模擬信號2輸出功能選擇		0-3	1	-	0-溫度信號輸出1-余氯信號輸出 2-流量信號輸出3-計量泵輸出頻率
Cd 49	自動工作時閥開啟/關閉選擇		0-1	1		0=進入自動狀態關閥門 1=進入自動狀態開閥門
Cd 51	自動1反比例調節最大值響應范圍	Cd 38=1 這兩項參數有效，余氯PID參數設定選項	0-9999	100	Mg/L
Cd 52	反比例調節超出最大值響應時間		0-9999	1000	秒
Cd 53	自動2余氯值上限	Cd38=2 這兩項參數有效	0-9999	0.500	Mg/L	低于下限啟動， 高于上限停止。 啟動后輸出頻率為 Cd39設定頻率
Cd 54	自動2余氯值下限		0-9999	0.300	Mg/L
Cd 55	自動1計量泵輸出下限	Cd 38=1 這兩項參數有效	0-100	15	%
Cd 56	自動1計量泵輸出上限		0-100	100	%
Cd 57	輸出2調零		0-9999	1000	%
Cd 58	輸出2調滿		0-9999	1000	%
Cd 70	溫度偏差大（B）	溫度PID 參數設定 選項 Cd 79=0 Cd70-Cd86功能無效   溫度PID 參數設定 選項 Cd 79=0 Cd70-Cd86功能無效	0-100.0	25.0	℃	(快調范圍)
Cd 71	溫度偏差?。ˋ）		0-100.0	10.0	℃	(精調范圍)
Cd 72	剛性范圍1			+1.1	℃	建議不要修改這兩項參數
Cd 73	剛性范圍2			0.5	℃
Cd 74	溫度超出偏差 停止加溫			2.0	℃
Cd 75	溫度快升偏差			0.4	℃
Cd 76	最小PID			5	%	第一次開機起作用
Cd 77	初始PID			30	%	開機第一次輸出
Cd 78	最大輸出占空比			100	%
Cd 79	加熱PID方式選擇		0-3	0	-	0-不用1-手動2-自動3-全用
Cd 80	溫升太快時間1		0-255	5	秒	(快調范圍) 超出偏差（B）
Cd 81	溫升太慢時間1		0-255	6	秒	(快調范圍) 超出偏差（B）
Cd 82	溫升太快時間2		0-255	12	秒	(粗調范圍) 偏差（B-A）
Cd 83	溫升太慢時間2		0-255	16	秒	(粗調范圍) 偏差（B-A）
Cd 84	溫升太快時間3		0-255	15	秒	(精調范圍) 小于偏差（A）
Cd 85	溫升太慢時間3		0-255	20	秒	(精調范圍) 小于偏差（A）
Cd 86	溫度下降			3.0
Cd 88	輸入點常開常閉選擇		0-255	19		19=X4常閉輸入，其它常開輸入 3=全部常開輸入
Cd 90	溫度顯示系數設定		0-999	100	%	溫度顯示調整
Cd 91	余氯顯示系數設定		0-999	100	%	信號量程選擇
Cd 92	流量顯示系數設定		0-999	100	%	信號量程選擇
Cd 95	本機通訊站號		0-255	0		與遠程主機通訊站號設置
Cd 96	溫度信號斷線報警功能選擇		0-1	1	-	0-斷線報警，1-斷線不報警
Cd 97	溫度末位小數點顯示選擇		0-1	0	-	0-小數點末尾不顯示 1-小數點末尾顯示
Cd 98	溫度調零		0-9999	510	-	溫度信號 零位校準和滿度校準
Cd 99	溫度調滿		0-9999	5100	-
CdA0	廠家權益保護時間		0-9999	--	-	0- 無功能 1- 以小時為單位定時時間設置











3、K3參數設定操作步驟

步驟	操        作	顯  示	說       明
1	上電	實際溫度
2	按[PRG]鍵、連續3秒	Cd00	顯示功能代碼
3	按[∧]鍵	Cd01	鹽酸箱低液位報警延時時間
4	按[《/SET]鍵連續1.5秒	0005	讀出設定時間設定5秒
5	按[∧][∨]和[《/SET]鍵	0010	修改為10秒
6	按[《/SET]鍵連續1.5秒	Cd01	確認設定值并存儲設定值 返回段設定
7	按[∧]鍵	Cd02	氯酸鈉箱高液位報警延時時間
8	按[《/SET]鍵連續1.5秒	0005	讀出設定時間設定5秒
9	按[∧]、[∨]和[《/SET]鍵	0012	修改為12秒
10	按[《/SET》]鍵連續1.5秒	Cd02	確認設定值并存儲設定值 返回段設定
11	按[PRG]鍵連續3秒	實際溫度	設定完成退出設定狀態
其他參數根據功能號重復步驟2-6即可完成操作






4、K3溫度設定快捷方式

步驟	操         作	顯示	說                明
1	上電	實際溫度
2	按[∧]鍵連續3秒	0035	讀出設定 顯示設定溫度35℃
3	按[∧]、[∨]和[《/SET]鍵	0038	修改為38℃
4	按[《/SET》]鍵連續1.5秒	實際溫度	確認設定值并存儲設定值 退出設定狀態






五、控制信號、輸入和輸出信號

項       目	輸                 入					輸                      出
	溫度 信號	液位、閥門、 報警信號	流量信號	余氯信號	電源	計量泵攪拌機	電動 閥門	加熱	計量泵控制信號
									脈沖 信號	模擬 信號
電源規格 額定電壓/頻率	DC12V		DC36V以下		AC220V（±10%）50Hz/60Hz 200ms以內的瞬間斷電，機器繼續運行
輸出保護	（Φ5×20mm玻璃管保險絲）				250V/2A			250V/6A
傳感器電源	DC12V/50mA以下		DC24V/100mA
輸入輸出信號電壓	DC5V	DC12V±10%	DC24V±10%		220V±10%				24V	0-20Ma
輸入輸出信號電流		7mA/DC12V	25mA/DC24V		10A	1A	1A	6A	＜5mA	0-10V ＜10mA
輸入輸出應答時間	0.5S	200ms			1S	200ms			＜500個/分鐘	20ms
輸入輸出信號形式	模擬量 輸入	開關量輸入（NPN常開或無源觸點信號）	模擬量 輸入			繼電器輸出		無觸點固態	集電極 輸出	電壓 電流
輸入輸出電路絕緣	光耦合絕緣				變壓器	光耦合絕緣
輸入輸出動作表示	數顯	對應LED指示	數字顯示			輸出時LED指示			數字顯示
輸入輸出點數	1點	4點	1點	1點	1點	3點	2點	1點	2點	0-10V/1點 0-20mA/1點

六、故障顯示及處理

故障代碼	故 障 原 因	處    理   方   法
Er01	鹽酸箱低位	在鹽酸箱加滿原料。
Er02	氯酸鈉箱低位	在氯酸鈉箱加滿原料。
Er03	進水壓力低	檢測水源壓力； 檢測進水閥門； 檢查壓力表是否損壞。
Er04	加熱后在設定時間內 未達到設定溫度	檢查加熱板是否正常工作（更換加熱板、）； 檢查傳感器安裝位置（調整傳感器安裝位置）； 檢查設定溫度值是否太大（調整設定值）； 檢查保險絲是否開路（更換保險絲）。
Er05	電動閥門在動作后在設定時間內未到位	檢查閥門動作檢測時間是否太?。ㄕ{整設定值）； 檢查閥門是否存在故障（更換閥門）。
Er06	溫度信號斷線報警	溫度傳感器壞或者溫度傳感器型號不匹配（更換溫度傳感器）。
Er07	缺料報警	反應箱缺料或者水浴加熱缺水故障。
Er08	液位恢復等待中	藥箱液位波動恢復等待中。
Er09	余氯超出上限設定停機	檢測的余氯信號超過設定值，或者傳感器故障。


七、安裝方式
安裝尺寸：本控制儀為全密封ABS塑料外殼，面板嵌入式安裝；
外型尺寸為288*208*150（深度）；
開孔尺寸為265*187。





八、選型指南

選項 型號	流量、余氯顯示 計量泵速度控制	溫度顯示 加熱控制	計量泵、 攪拌電機	電動閥門	液位報警輸入	通訊口	顯示方式
ClO2-K1		※	※	※	※	※	數碼管
ClO2-K2	計量泵速度控制	※	※	※	※	※	數碼管
ClO2-K3	※	※	※	※	※	※	數碼管
ClO2-K5			※	※	※		數碼管
ClO2-K6	※	※	※	※	※		中文液晶


注：1. 帶“※”表示有這功能
2．帶通訊口的機型均可連接觸摸屏、上位機（K6只能通過觸摸屏與上位機連接）。
附件一：
      控制儀配套專用通訊演示軟件（顯示的畫面見下圖），可通過配置的通訊電纜直接控制計量泵，加熱器等控制對象，同時可以監控流量、余氯、溫度等參數同時可以讀出或寫入系統所有設定參數。本控制儀可以通過通訊接口與上位機電腦實現數據監控，需要相關的通訊協議與本公司聯系。

                                     監控軟件界面






以下各事項請使用者在操作和儲存本產品時要特別注意：
l 接線時必須關斷電源，要檢查接線正確無誤后才能通電。
l 絕對不可以自行改裝內部零件和接線。
l 避免存儲和使用在含有腐蝕性氣體、液體的環境中。
l 必須置于通風、無塵、干燥環境。
l 由于產品精益求精，內容、規格會有修正。
l 歡迎來電垂詢或上網http://www.czxhauto.com下載資料。
